আলগা ফাইবার ড্রায়ার

I. ভূমিকা

এই লুজ ফাইবার ড্রায়ারটি ঐতিহ্যবাহী ড্রায়ারের একটি উন্নত সংস্করণ, এতে উচ্চ মাত্রার অটোমেশন, সহজ অপারেশন, শুকানোর চেইনের জন্য একটি বিস্তৃত সামঞ্জস্যযোগ্য গতি পরিসীমা এবং উচ্চ শক্তি দক্ষতা রয়েছে।

২. প্রধান প্রযুক্তিগত বৈশিষ্ট্য

1. একটি গরম বায়ু পুনর্ব্যবহারযোগ্য সিস্টেম এবং শক্তি-সঞ্চয়কারী ড্যাম্পার গ্রহণ করে, শক্তির দক্ষতা এবং আরও অভিন্ন শুকানো নিশ্চিত করে;

2. প্রধান ড্রাইভ চেইন ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ ব্যবহার করে বিভিন্ন আলগা ফাইবার শুকানোর প্রক্রিয়ার প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে;

3. প্রতিটি শুকানোর চেম্বারে একটি স্বাধীন নিষ্কাশন বন্দর রয়েছে, যা বিভিন্ন কাজের অবস্থা অনুযায়ী নিষ্কাশন ভলিউম সামঞ্জস্য করার অনুমতি দেয়, শক্তি সঞ্চয় করে;

4. শুকানোর চেম্বারে একটি স্বাধীন স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা রয়েছে, যার ফলে সর্বনিম্ন তাপমাত্রার বিচ্যুতি ঘটে;

5. খাঁড়ি এবং আউটলেটে ঠান্ডা বাতাস টানা হয়, শুকানোর পরে অভিন্ন ফাইবার তাপমাত্রা নিশ্চিত করে;

6. ফিল্টার পর্দা পরিষ্কার করা সহজ.

III. প্রধান কনফিগারেশন

1. প্রধান জোনিং: লুজ ফাইবার ড্রায়ার দুটি ভাগে বিভক্ত: একটি শুকানোর অঞ্চল (3টি বগি) এবং একটি ট্রান্সমিশন বগি৷

2. সঞ্চালনকারী পাখা: একটি 15kW সঞ্চালনকারী পাখা শুকানোর অঞ্চলের শীর্ষে ইনস্টল করা হয়, যা চেম্বারের মধ্যে বায়ু সঞ্চালনকে আরও দক্ষ করে তোলে।

3. এয়ারফ্লো ডিস্ট্রিবিউশন: সার্কুলেটিং ফ্যান একটি এয়ারফ্লো ডিস্ট্রিবিউশন ব্যাফেল দিয়ে সজ্জিত, মসৃণ এবং আরও অভিন্ন বায়ুপ্রবাহ নিশ্চিত করে এবং শুকানোর গুণমান নিশ্চিত করে।

4. ড্রাইং চেম্বার স্টিল ফ্রেম: 2.5 মিমি স্ট্যান্ডার্ড বর্গাকার টিউবিং ব্যবহার করে নির্মিত।

5. তাপমাত্রা নিয়ন্ত্রণ: বাষ্প নিয়ন্ত্রণ করার জন্য একটি নির্ভরযোগ্য বায়ুসংক্রান্ত ডায়াফ্রাম ভালভ দিয়ে সজ্জিত, কার্যকরভাবে শুকানোর চেম্বারের মধ্যে স্থিতিশীল তাপমাত্রা বজায় রাখে।

6. নিষ্কাশন: একটি বাইপাস Y-ভালভ সহ একটি উচ্চ-কার্যকারিতা উল্টানো বালতি-টাইপ ড্রেন ব্যবহার করে, যা আরও দক্ষ ড্রেন পুনঃব্যবহার এবং বাষ্প সংরক্ষণের অনুমতি দেয়।

7. ট্রান্সমিশন মেশ প্লেট: স্টেইনলেস স্টীল জাল দিয়ে তৈরি।

8. তাপ অপচয় পাখনা: 1 দুই সেট বগি, অ্যালুমিনিয়াম সর্পিল ক্ষত নকশা ব্যবহার করে;

9. এনার্জি সেভিং ড্যাম্পার: ইলেকট্রিক ড্যাম্পার (আনুপাতিক কন্ট্রোল ওপেনিং) উপরে ইনস্টল করা হয়, বৃহত্তর শক্তি দক্ষতার জন্য তাপমাত্রা অনুযায়ী রিয়েল টাইমে খোলার এবং বন্ধের আকার সামঞ্জস্য করে;

10. জাল প্যানেলের নীচে ধ্বংসাবশেষ অপসারণ: লিন্ট এবং ফ্লাফ সহজে পরিষ্কার এবং সংগ্রহের জন্য উপরের এবং নীচের জাল প্যানেলের মধ্যে একটি নীচের প্লেট ইনস্টল করা হয়;

11. প্রতিটি বগি সহজ দৈনন্দিন রক্ষণাবেক্ষণ এবং পরিষ্কারের জন্য চলমান পর্দা দিয়ে সজ্জিত করা হয়;

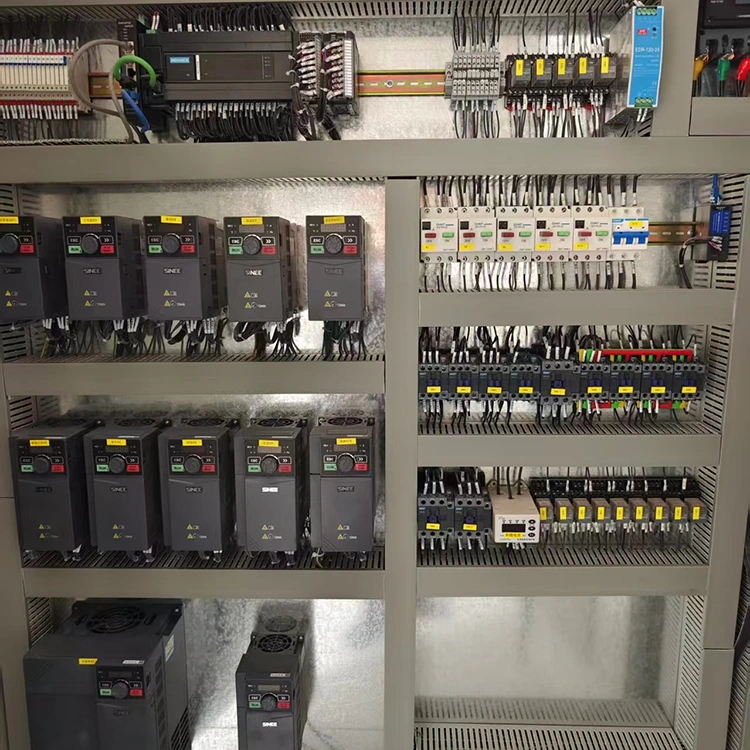

12. ড্রাইভ মোটর ফ্রিকোয়েন্সি কনভার্টার কন্ট্রোল দিয়ে সজ্জিত, যা প্রয়োজন অনুযায়ী কনভেয়িং স্পিডের নমনীয় সমন্বয়ের অনুমতি দেয়;

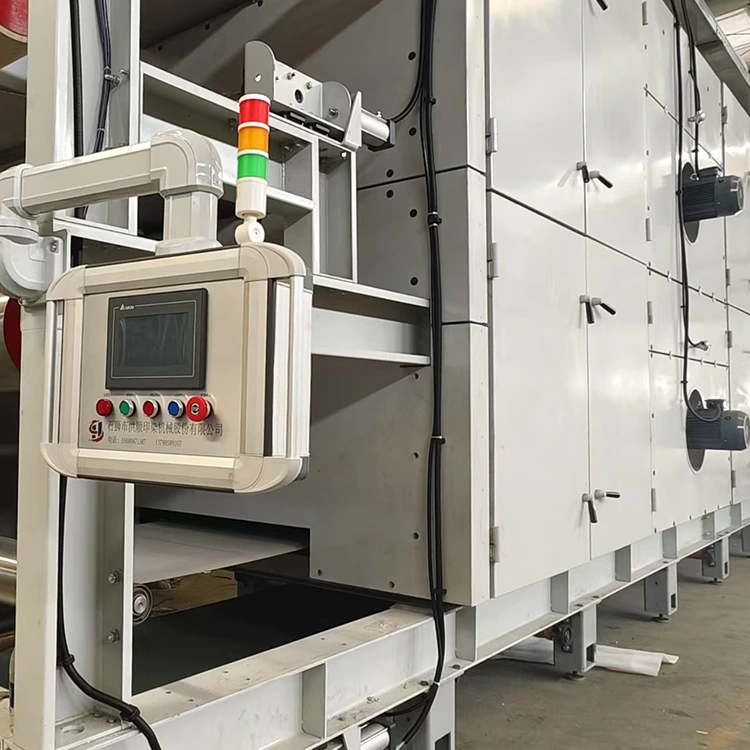

13. বৈদ্যুতিক নিয়ন্ত্রণ: বিল্ট-ইন পিএলসি সহ টাচস্ক্রিন নিয়ন্ত্রণ, সহজ অপারেশন এবং স্বজ্ঞাত প্রদর্শনের প্রস্তাব;

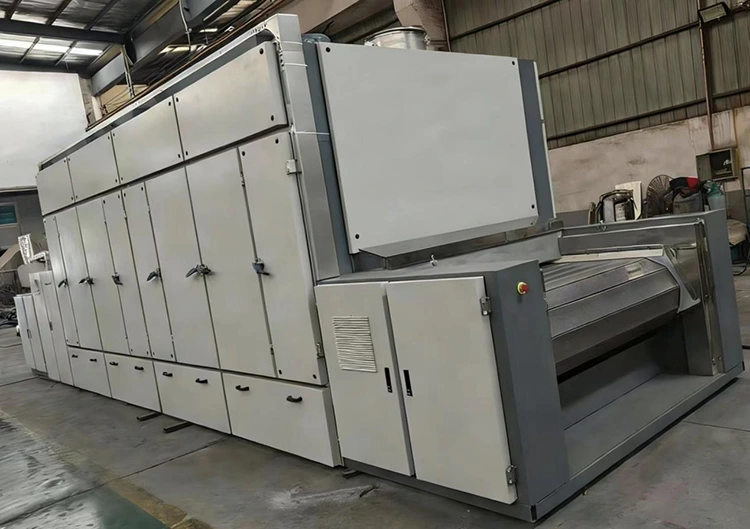

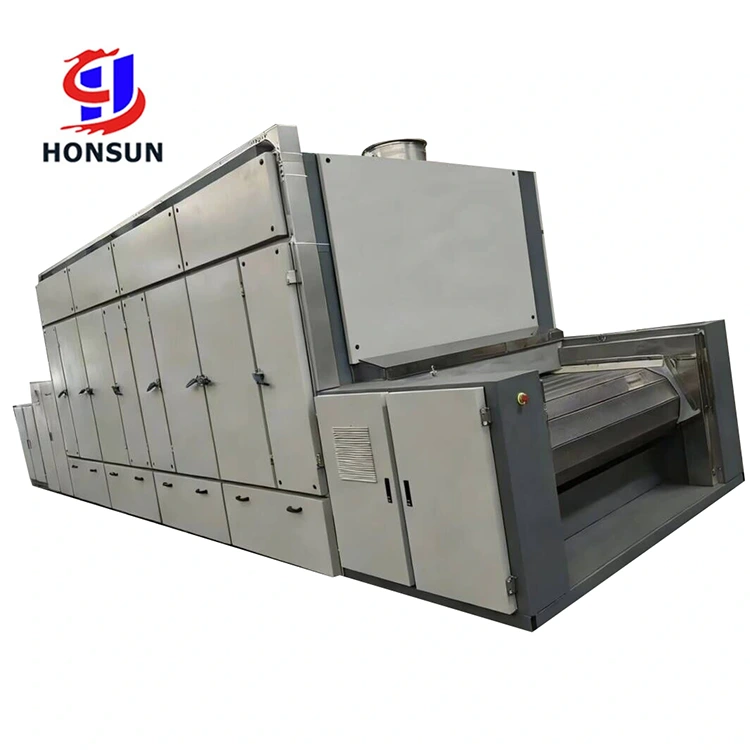

শারীরিক ছবি

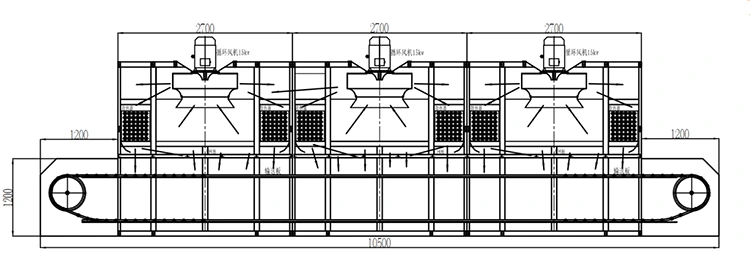

পার্শ্ব মাত্রা অঙ্কন

সামনের মাত্রা অঙ্কন
